3D Raman Line Imaging – Đạt được tốc độ đo đáng kinh ngạc cho hình ảnh Raman 3D

Raman Line Imaging (RLI) thay đổi hoàn toàn cách tạo ảnh 3D

Các chuyên gia Raman đều có chung một nhận định: tạo ảnh Raman 3D rất tốn thời gian. Tuy nhiên, với Kính hiển vi Raman từ Nanophoton (Bruker), chúng tôi đang thay đổi điều đó, vì lợi thế tốc độ vượt trội của phương pháp quét  Raman theo đường (RLI) có thể được áp dụng cho ảnh 3D. Đồng thời, thiết bị vẫn đạt được độ phân giải không gian và chất lượng phổ đặc biệt, vì trong RLI, tia laser kích thích có thể sử dụng toàn bộ công suất của nó.

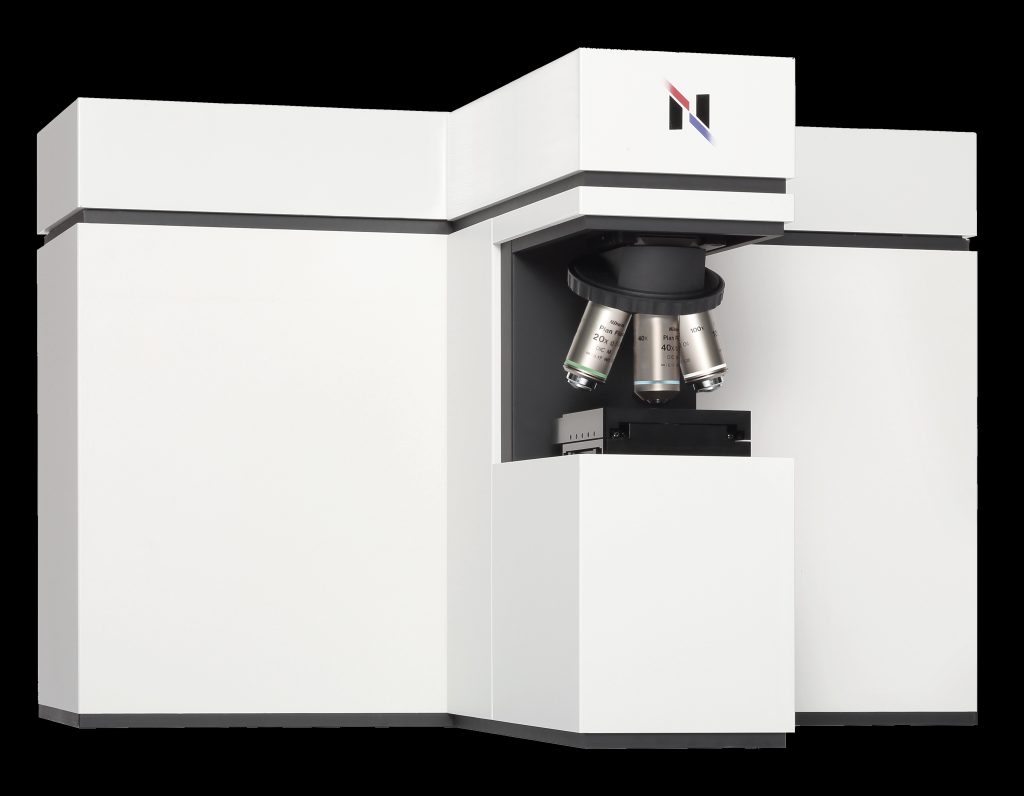

Ảnh 1. Kính hiển vi Raman Nanophoton (Bruker)

Phát hiện lỗi trong màn hình LCD; Thời gian đo: 1 giờ 15 phút với 700.000 phổ

Ví dụ thực tế này cho thấy khả năng của ảnh Raman 3D bằng RLI. Màn hình LCD là một cấu trúc nhiều lớp phức tạp, và trong trường hợp này, quá trình sản xuất đã tạo ra một lỗi nhìn thấy được giữa các lớp. Để đánh giá mức độ hư hại và xác định thành phần hóa học, phương pháp ảnh Raman 3D (RLI) đã được sử dụng.

Thông số kỹ thuật chính: Kích thước điểm ảnh: ~1 x 2 µm; Khu vực đo: ~0.4 x 0.15 mm

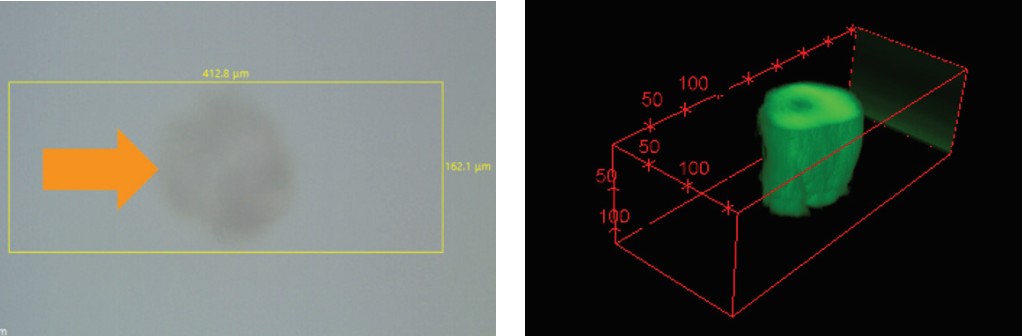

Ảnh 2. Ảnh thực tế của lỗi (trái) và ảnh Raman 3D (phải); Bước sóng kích thích: 532 nm; Tổng số điểm ảnh: 700.000; Kích thước điểm ảnh ngang: 1031.9 nm; Kích thước điểm ảnh dọc: 2316.2 nm; Bước Z: 5 µm; Chiều rộng đo: 412.8 µm; Chiều cao đo: 162.1 µm; Tổng thời gian: 1 giờ 15 phút

Hạt polymer trên thủy tinh; Thời gian đo: 27 phút, Số lượng phổ: 714.000

Một mẫu thử được chuẩn bị bằng các hạt nhựa nhỏ gồm polystyrene (màu đỏ) và polypropylene (màu xanh lá). Mặc dù kích thước điểm ảnh cực nhỏ chỉ 200 nm, toàn bộ khu vực đo (82.6 x 14.7 µm) đã được hoàn thành trong chưa đầy 30 phút. Hình ảnh thu được có chất lượng cao, phân biệt rõ ràng các hạt có kích thước khác nhau.

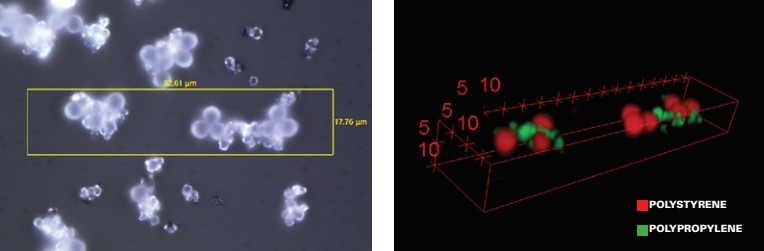

Ảnh 3. Ảnh thực tế của các hạt polymer (trái) và ảnh Raman 3D (phải); Bước sóng kích thích: 532 nm; Tổng số điểm ảnh: 714.000; Kích thước điểm ảnh: ~200 nm; Bước Z: 500 nm; Chiều rộng đo (x): 82.6 µm; Chiều cao đo (y): 17.8 µm; Tổng thời gian: 27 phút

Phương pháp quét phổ Raman theo đường (RLI) của Nanophoton (Bruker) định nghĩa lại tiêu chuẩn của ảnh Raman 3D bằng cách kết hợp tốc độ chưa từng có, độ phân giải không gian đặc biệt và chất lượng phổ cao. RLI đã giúp việc chụp ảnh Raman 3D hiệu quả mà không ảnh hưởng đến độ chi tiết hay độ chính xác. RLI không chỉ là một cải tiến nhỏ – nó là một bước ngoặt, giúp ảnh Raman 3D trở nên nhanh hơn, dễ tiếp cận hơn và hiệu quả hơn cho nhiều ứng dụng.
